概念
无人机航测是传统航空摄影测量手段的有力补充，具有机动灵活、高效快速、精细准确、适用范围广、生产周期短等特点，无人机与航空摄影测量相结合使得“无人机数字低空遥感”成为航空遥感领域的一个崭新发展方向，无人机航拍可广泛应用于国家重大工程建设、灾害应急与处理、国土监察、资源开发、新农村和小城镇建设等方面，尤其在基础测绘、土地资源调查监测、土地利用动态监测、数字城市建设和应急救灾测绘数据获取等方面具有广阔前景
应用场景：
- 国土测绘，可以快速获取航摄数据，以便工作人员实时掌控测区详细情况，在国土资源动态监测与调查，土地利用和覆盖图更新，土地利用动态变化监测，有重要应用。高分辨率的航空影像，还可用于区域规划等
- 绘制数字地图，将传回的航拍图像采用建模的方式进行分析，然后利用三角测量系统来构建一个三维的立体模型，然后将数据代入进去，最终得出核线影像
- 农林分析，能提供准确的土地纹理和作物分类信息，在农业用地分析、作物长势分析、作物类型识别、农业环境调查、水产养殖区监测，及森林火灾监测等领域
- 应急救灾，充分发挥灵活机动的特点，及时获取灾区影像数据，为救灾部署，及灾后重建，都发挥了至关重要的作用
- 电力巡线，通过电网杆塔精细化、通道化常态巡检，提高巡检效率，降低人员工作风险。根据高清影像数据，结合数据分析，实现故障预警和现场取证

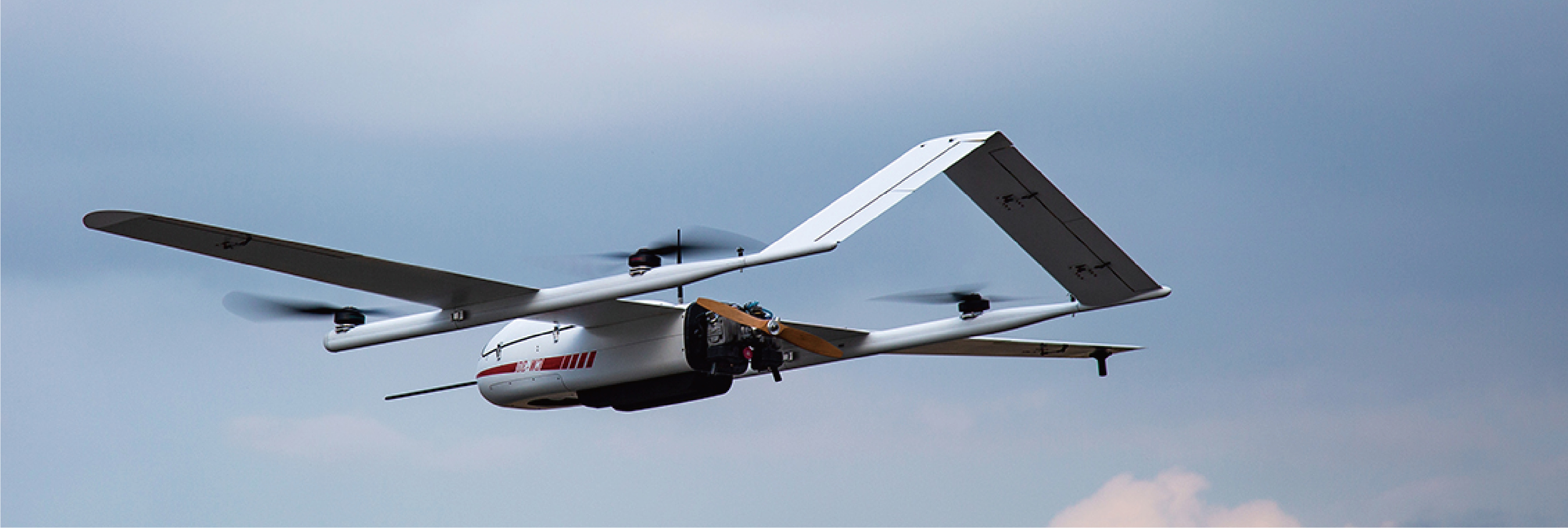

纵横JOUAV CW-30大鹏垂直起降固定翼无人机
CW-30为双尾撑布局、后推式油动垂直起降固定翼无人机。该款无人机具有垂直起降、全自主飞行、航时长、速度快、载荷大、结构稳定、 可靠性高等特点。CW-30连接结构部采用快锁装置，可快速拆解为10部分；展开撤收时间小于10分钟。
地面站技术指标
- 专业级平板电脑；
- 地面站预装授权Windows 10系统；
- 便携式无线数传电台：2.4G 电台通信距离约半径30公里；
- 自动航线规划软件
无人机性能
- 翼展：4m；
- 机身长度：2.2m；
- 最大起飞重量：34kg；
- 任务荷载：3-6kg；
- 飞行升限：6000m；
- 控制半径：20000m；
- 作业高度：100~5500m；
- 续航时间：3-6h；
- 最大升降速度：10m/s；
- 极限巡航速速：100KM/h；
- 抗风强度：可抗7级风速；
典型案例
长安区城市管理检测
通过无人机航测快速获取航空影像，进行遥感解译，实现地物类型分类，获得露天垃圾、私搭乱建、 废品收购站的图斑信息，提高以往人工查处难以发现的死角垃圾曝光率、提升发现垃圾的效率、节省人力 成本。通过信息管理平台将流程规则化，通过垃圾信息数据库记录的露天垃圾、私搭乱建、废品收购站信 息， 按类型给到对应的城管管理部门，再由城管管理部门按街道对各个办事处进行任务分发。从“发现 - 分工 - 清理 - 核实”进行全流程跟踪，做到业务流程化、责任明细化、管理部门化、处理街道化。 通过信息管理平台将结果电子化，对业务流程中的所有历史数据做大数据统计、分析，形成自动化 的 数字报表。使得总体、街道、不同时间的发现垃圾、垃圾处理、垃圾总量变化情况做到一目了然，做到查 看实时化、数据精确化、总结快速化、汇报一键化。 通过信息管理平台的智能化一键对比出图功能，实现快速感知整个长安区在指定时间段的垃圾数 量变 化，也可精确到指定街道的某一类垃圾信息追踪其变化曲线。并且需要实现不同街道之间的结果对比，使 得各个街道之间的绩效评比积极化，打造良好的工作评优与汇报氛围。 完成项目航飞影像制作、系统软件开发、对比报告编制。 其它项目:2019 年长安区市城建计划道路修建工程管线探测等
中交第二公路工程局有限公司雄安新区棚户区改造容东片区内部施工通道工程(倾斜摄影)等
雄安新区棚户区改造容东片区内部施工通道航空摄影
- 航飞面积：单次成图范围约4.3平方公里，共实施二期，总面积：8.6平方公里；
- 实景三维模型制作：约8.6平方公里。以实际制作面积结算。
- 成果坐标系：CGCS2000, 中央子午线：116°,85高程系统。
京沪高速公路（沧州段）数码航空摄影项目
京沪高速（沧州段）位于东经116°20’-116°55’，北纬37°30’-38°42’，北与天津市接壤，贯穿沧州市，南接山东省德州市。测区为南北线状，总长度约142公里。境内为华北平原，沧州地处冀中平原东部，地势低平，起伏不大，海波最高17米，最低2米。地势自西南向东北倾斜，其西部是太行山山前冲积扇缘的一部分，中部是由黄河、漳河、滹沱河、唐河等河流冲积形成的广阔平原，东部为渤海潮汐堆积形成的滨海海积湖积平原。
唐秦高速（唐山段）航空摄影项目
唐秦高速（唐山段）位于东经118°46’-118°23’，北纬39°42’-39°30’，北与滦县县城接壤，南近丰南区爽坨镇市。测区南北狭长，全长48.05公里，宽1—6.5公里，总面积75.298平方公里。
